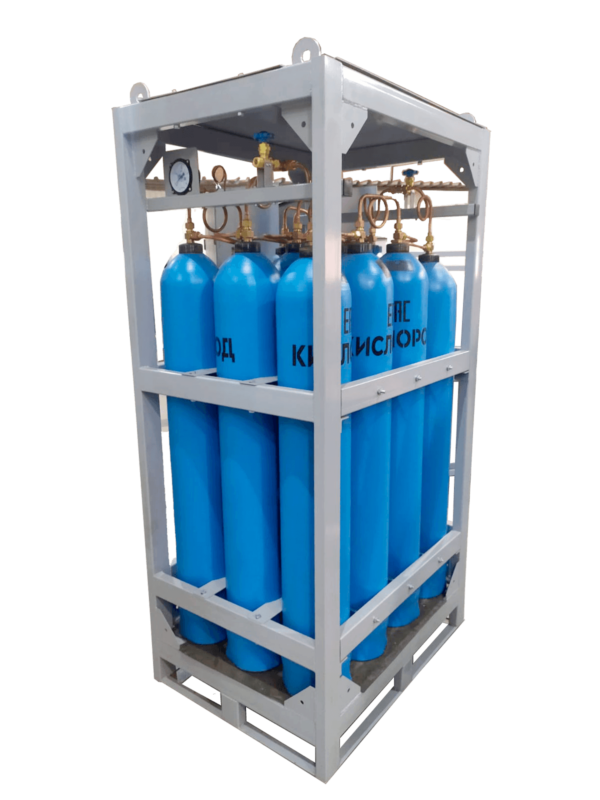

Рампа разрядная (моноблок) РРм К-12-40-150
Заказать можно как готовый моноблок (на 12 баллонов), так и отдельно каркас для моноблока (на 12 баллонов) или отдельно обвязку для моноблока на любое количество баллонов.
1 Назначение и область применения
1.1 Рампа разрядная типа РРм (моноблок газовых баллонов), далее моноблок, предназначены для хранения, транспортировки и выдачи газа на нужды потребителя.
1.2 Наполнение баллонов моноблока газом чаще всего производится на специализированных наполнительных станциях, но может и осуществляться по месту использования газа.
1.3 Газовые моноблоки используются в тех областях и производствах, где необходимо обеспечить непрерывное снабжение техническим газом в большом объёме, таких как машиностроение, строительство, металлургия и др.
2 Технические данные и конструктивные особенности шкафа

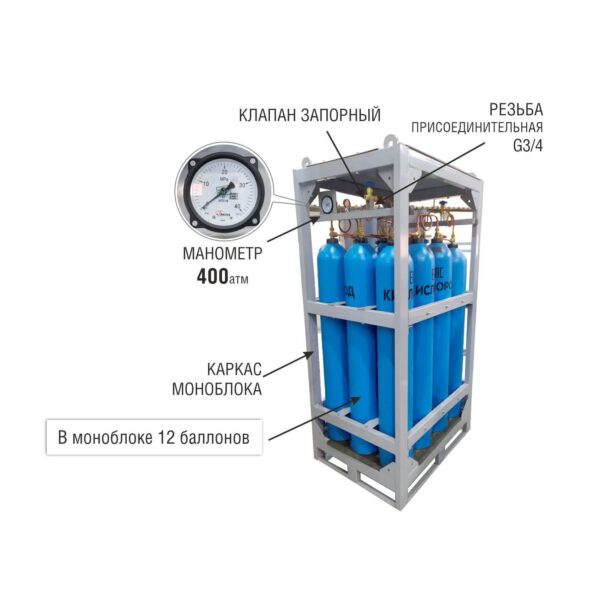

2.1 Газовые баллоны жестко закреплены в каркасе рамной конструкции и объединены в единый коллектор, выполненный в виде соединенных между собой тройников баллонов специальными змеевиками.

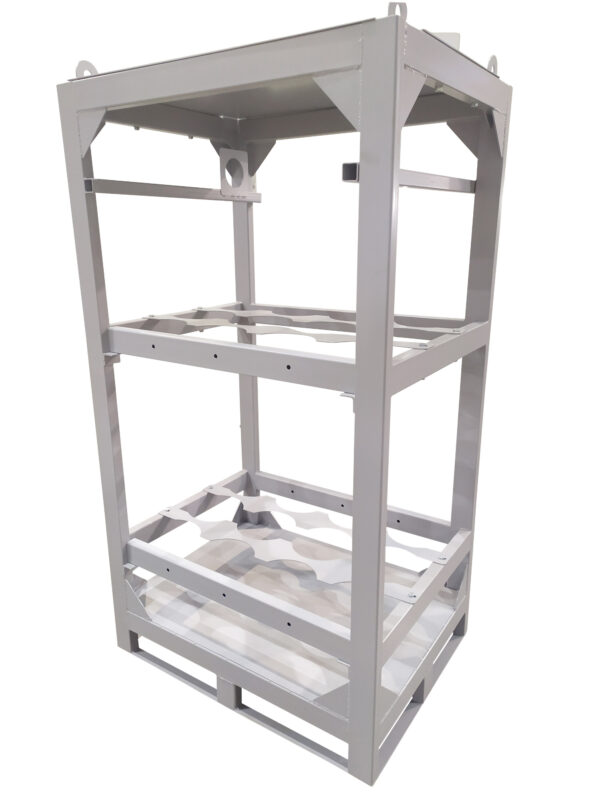

2.2 Каркас выполнен в виде рамы из прямоугольных облегченный труб. Он имеет устройство зажима баллонов, основания и листа крыши моноблока для защиты коллектора и измерительного оборудования от повреждения при транспортировке и эксплуатации.
2.3 Для наполнения и выдачи газа имеются два запорных клапана, которые могут быть использованы одновременно.
2.4 Для контроля давления в баллонах предназначен манометр, смонтированный на раме в удобном для визуального наблюдения месте.
2.5 Особенностью соединения тройников баллонов и змеевиков в единый коллектор являются их соединения в виде СФЕРА- КОНУС, которое гарантирует отсутствие утечек газа в процессе всей эксплуатации моноблока. Нет необходимости в постоянном контроле соединений и их подтягиванию.
2.6 Моноблок можно перемещать как вилочным подъёмником, так и при помощи крана, для чего имеются грузовые петли.
3 Технические характеристики моноблока
|
№п/п |
Наименование характеристик |
Показатель |
|
1 |
Рабочее давление, МПа (кгс/см2) |
14,7 (150) |
|
2 |
Пробное давление испытания, МПа (кгс/см2) |
22,1 (225) |
|
3 |
Рабочая температура среды, 0С |
-500С … +600С |
|
4 |
Вид газа |
Азот, аргон, кислород |
|
5 |
Количество баллонов в моноблоке, шт |
12 |
|
5 |
Суммарная вместимость баллонов, л |
480 |
|
6 |
Суммарный объём газа в баллонах, нм3 |
68,4 |
|
7 |
Масса моноблока с незаполненными баллонами, кг не более |
910 |
|
8 |
Максимальная масса газа в моноблоке, кг |
90 |
|
9 |
Габаритные размеры моноблока: длина (L) ширина (B) высота (Н) |
1070 800 1905 |
|
10 |
Резьба присоединительная клапанов запорных |
G3/4 |
|
11 |
Расчетный срок службы, лет |
20 |
4 Комплектность моноблока
|
№ пп |
Наименование |
Обозначение |
Кол-во |
|
1 |
Каркас моноблока |
ДЖЕТ 702 10 00 00 |
1 |
|
2 |
Баллон 40 л |
40-200У |
12 |
|
3 |
Тройник ТГС |
ДЖЕТ 295 00 00 00-03 |
12 |
|
4 |
Змеевик ЗР рамповый |
ДЖЕТ 121 40 00 00 |
6 |
|
5 |
Змеевик ЗР рамповый |
ДЖЕТ 121 50 00 00 |
8 |
|
6 |
Клапан запорный К-14-09-250 |
ДЖЕТ 220 00 00 00-34 |
2 |
|
7 |
Манометр МПЗ-Уф |
МПЗ-Уф-40МПа-1,5 «ФОШ» |
1 |
|
8 |
Тройник Сп21,8 |
ДЖЕТ 181 25 00 00 |
2 |
Рис.1 Обвязка моноблока
1 – кран запорный; 2 – тройник; 3 и 4 – змеевики ЗР рамповые; 5 – змеевик манометра; 6 – манометр; 7 – тройник ТГС; 8 – баллон газовый.
Декларация соответствия EAЭС N RU Д-RU.РА02.В.96819/22 от 11.04.22 г., срок действия по 10.04.2027 г. включительно.
